فروش کلی انواع کنترل ولو صنعتی

کنترل ولو صنعتی یک فرآیند است که در آن ولوهای صنعتی برای کنترل جریان سیالات، مانند آب، بخار، گاز و مواد شیمیایی در سیستم‌های صنعتی استفاده می‌شوند. ولوها، یا شیر کنترل ها دستگاه‌هایی هستند که جریان سیال را می‌توانند تنظیم، کنترل و محدود کنند. کنترل ولو صنعتی به مدیریت دقیق و صحیح جریان سیال در سیستم‌های صنعتی کمک می‌کند.

کنترل ولو صنعتی معمولاً با استفاده از سیستم‌های کنترل اتوماتیک صورت می‌گیرد. این سیستم‌ها شامل حسگرها، کنترل‌کننده‌ها و اجزای اجرایی مانند اکتواتورها (مانند سروموتورها یا سلنویوییدها) می‌شوند. حسگرها اطلاعات مورد نیاز درباره وضعیت جریان سیال را به کنترل‌کننده ارائه می‌دهند و کنترل‌کننده بر اساس اطلاعات دریافتی تصمیم‌گیری می‌کند و به اکتواتورها دستورات کنترلی می‌دهد تا ولوها را به درستی کنترل کنند.

برای خرید انواع کنترل ولو می توانی به بخش آگهی های تاسیسات شیرآلات صنعتی وبسایت صنعت گشت مراجعه نمایید.

اصول کار کنترل ولو چیست؟

شير كنترل و کنترل ولو  نقش مهم و اساسي در يك صنعت فرايندي ايفا مي نمايد و قسمت زيادي از هزينه هاي خريد قطعات و دستگاه ها در صنايع مربوط به شير كنترل و سيستم هاي جانبي آن مي باشد.

انتخاب شيرهاي كنترل قبلا بر مبناي پارامترهاي اوليه اي نظير Pressure rating دامنه جريان افت فشار و … بود ولي اکنون تاکيد بر هزينه ها مي باشد بنابراين کنترل ولو بايد از لحاظ هزينه هاي اوليه و هزينه هاي تعميراتي مناسب باشند ضمن اينكه مي بايست خواص كنترلي خوبي داشته باشند.

پارامترهاي ثانويه در انتخاب شير كنترل شامل نشتي هاي مجاز، خصوصيات جرياني، دما و سايش مي باشد.همچنين بايد مساله Noise را در نظر گرفت و نيز بايد محرك مناسب انتخاب گردد و نياز به موقعيت دهنده شير Positioner مشخص گردد. مشخص كردن سايز شير كنترل كه به آن Valve Sizing مي گويند بستگي به پارامتر متغيري به نام Cv دارد.پارامترهاي مورد نياز جهت انتخاب کنترل ولو در استاندارد ISA مشخص شده است.

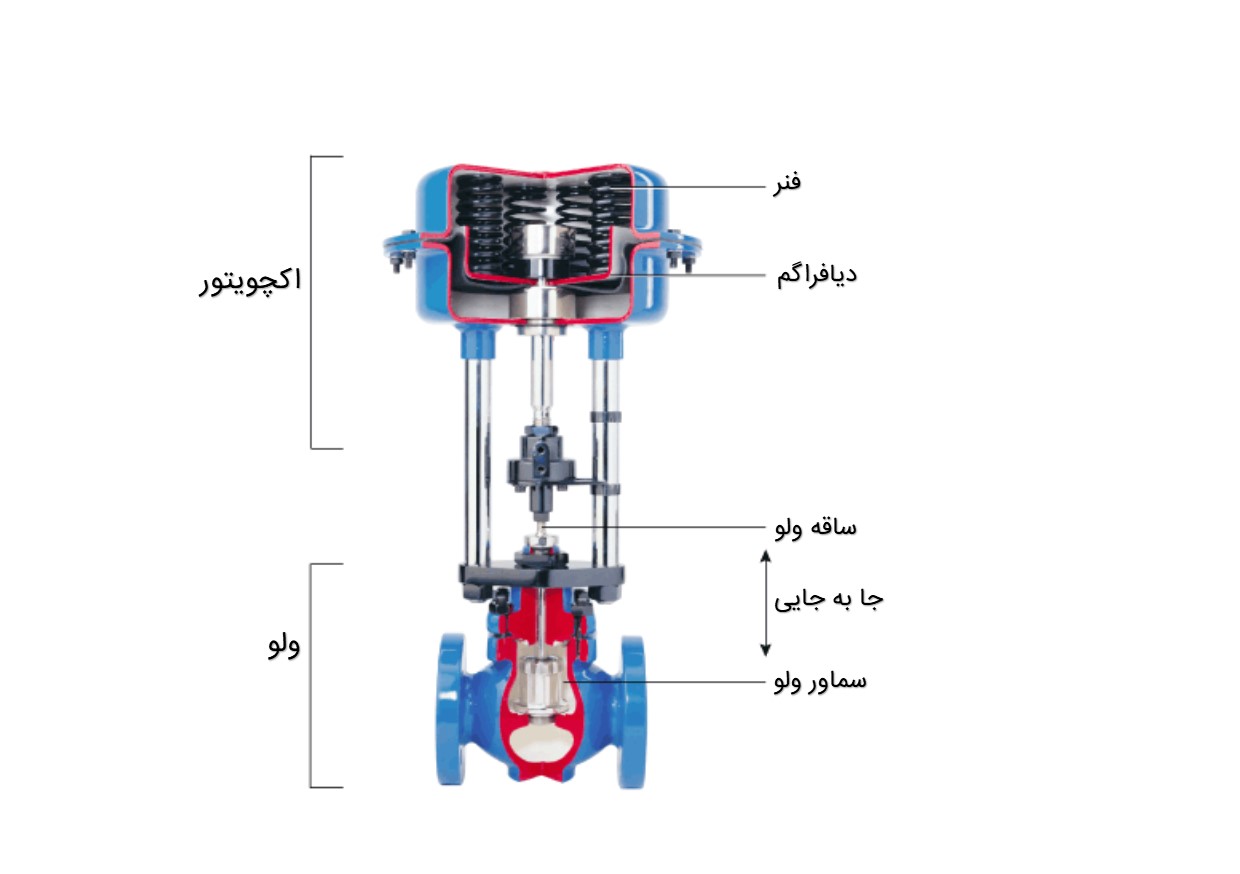

اجزا تشکیل دهنده کنترل ولو

Body : بدنه شیر کنترل ولو فیشر اصلی ترین قسمتی از شیر است که تحت فشار می باشد. این قسمت شامل اتصالات و مسیر جریان میباشد. این قسمت همچنین محل لازم برای نشیمنگاه (Seat) و بندآور  Plug را فراهم می آورد.

Bonnet: ساقه قسمتی از شیر است که میله شیر (Stem) در آن حرکت می کند و به عنوان یک هدایت کننده (Guid)برای میله شیر می باشد. ساقه شیر همچنین در برگیرنده جعبه آب بندها می باشد. ساقه می تواند یکپارچه، پیچی یا فلنجی باشد.

Actuator : اکچویتور محرک یکی از قسمتهای اساسی و مهم در شیرهای کنترل می باشد. کار آن اعمال نیرو وفشار به میله شیر و حرکت آن جهت تغییر وضعیت عضو مسدود کننده می باشد. با حرکت عضو مسدود کننده جریان سیال تنظیم و یا قطع و وصل می گردد. محرکها دارای انواع مختلفی می باشند.

Power Unit : قسمتی از محرک که انرژی سیال یا الکتریک یا مکانیک را به حرکت میله شیر تبدیل می نماید

Pneumatic : وسیله ای که انرژی یک سیال تراکم پذیر معمولا هوا را به حرکت تبدیل می کند.

Electric : وسیله ای که انرژی الکتریکی را به حرکت تبدیل می نماید.

کاربرد کنترل ولو

 کنترل ولو برروی کنترل خطوط انتقال مواد غذایی ، نفت ، بخار ، آب ، شیمیایی و دارویی مورداستفاده قرار میگیرد.

اهم موارد در انتخاب کنترل ولو

موارد مهم در انتخاب یک کنترل ولو به شرح زیر می باشد :

1- CV (میزان عبور سیال از ولو را که نشان دهنده حجم در واحد زمان میباشد و با دیمانسیون گالن بر دقیقه اندازه گیری می شود )
2- سایزینگ ولو
3- سیال داخل مسیر ( خورندگی)
4- فشار و اختلاف فشار موجود
5- غلظت و مختصات سیال
6- نشتی ولو (Leakage)
7- اغتشاش سیال
8- دمای سیال
9- قیمت شیر

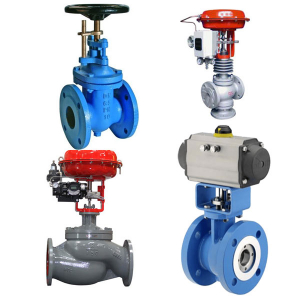

انواع کنترل ولو

کنترل ولو با حرکت خطی

کنترل ولو با حرکت خطی به شیر کنترل هایی گفته می شود که بند آور آنها حرکت خطی دارند. این شیر کنترل ها دارای ویژگی های خاصی هستند و برای سیالات با ویژگی های به خصوصی به کار می روند. در ادامه این ویژگی ها را شرح می دهیم:

• دارای مسیر پر پیچ و خم است.
• در دسته شیر های Low Recovery است.
• امکان استفاده در دبی های پایین را دارند.
• دارای طراحی های مختلفی از Trim است.
• برای فشار های بالا مناسب است.
• غالباً به صورت رزوه ای و یا فلنجی ساخته می گردد.
• Bonnet آن قابل جداسازی است.

کنترل ولو با حرکت  دورانی

شیرهایی که بندآور آن ها به وسیله حرکت دورانی مسیر جریان را کنترل می کند، از لحاظ ظاهری با شیر های خطی یکسان هستند و تنها نحوه حرکت بند آور آن به هنگام چرخش دستگیره شیر متفاوت است. ویژگی های این نوع شیر کنترل و جریان سیال جاری در آن بدین صورت است:

• دارای مسیر Stream Lined است.
• در دسته شیر های High Recovery قرار می گیرد
• دارای ظرفیت بیشتری نسبت به شیر خطی است.
• سایش و خوردگی در این نوع شیر کمتر است.
• می توانند برای سیالاتی که دارای گل و لای هستند استفاده شوند.
• امکان طراحی بدون فلنج را دارد.
• معمولاً Bonnet آن یکپارچه است.

 علاقه مندان عزیز می توانند برای مشاهده انواع و خرید و فروش کنترل ولو ، لیست قیمت ، همچنین برای خرید انواع کنترل ولو ، باترفلای ولو فیشر ، گلاب ولو فیشر ، بال ولو فیشر ، کنترل ولو و شیر کنترلی پنوماتیک فیشر به آگهی های صنعت گشت مراجعه کنید.

---
